Retele de date-voce

Atributele retelelor de date-voce

organizarea unei retele comune voce-date se bazeaza pe conceptul de cablare integrala structurata privind cablajul de telecomunicatii al unei cladiri
aceasta solutie implementeaza o retea de transmisie , configurabila hardware la dorinta utilizatorului, ce permite circulatia informatiei numerice si a vocii
echipamentele active (concentratoarele de date) ale retelei de calculatoare permit reconfigurarea logica a retelei care se poate extinde ulterior conform cerintelor administratorului de retea
centrala telefonica digitala si telefoanele inteligente permit configurarea soft a retelei telefonice precum si servicii telefonice moderne
cablarea structurata comuna voce-date ofera multiple avantaje, printre care:

este destinata pentru doua tipuri de comunicatii, voce si date, circuitele fiind interschimbabile prin simple comutari in punctul de concentrare ( dulapul de conexiuni – rack )
permite conectarea in retea a oricarui tip de calculator
are un mare grad de fiabilitate si este potrivita pentru orice protocol de transmisie de date
este reconfigurabila hardware si software in orice moment la dorinta administratorului retelei

Nivelul orizontal

este compus din elementele retelei aflate pe un nivel al cladirii
aria acoperita cuprinde incaperi ce au in dotare calculatoare cu placi de retea si telefoane racordate prin mufe
prin prize si cabluri este realizata o racordare radiala la dulapul de conexiuni amplasat in spatiul tehnic al fiecarui nivel al cladirii

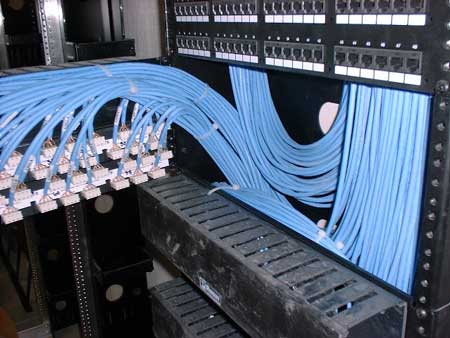

dulapul de conexiuni contine toate elementele de conexiune pentru date (panourile de interconectare) si voce (repartitoarele telefonice), inclusiv echipamentul activ pentru reteaua de date

Nivelul vertical

este alcatuit din componentele pasive ale retelei ( cablurile pentru date si cablurile pentru voce )
este alcatuit din componentele pasive ale retelei ( cablurile pentru date si cablurile pentru voce )
pentru reteaua de date se realizeaza legaturi pe verticala intre componentele active ale retelei de la fiecare dulap de conexiuni (de la un nivel orizontal) pana dispozitivul concentrator al cladirii la care se racordeaza serverul retelei de date
pentru reteaua de voce se prevad cabluri telefonice intre repartitoarele telefonice de la fiecare dulap de conexiuni si repartitorul general al cladirii

Nivelul de interconectare retele

permite legarea la retelele nationale
legatura se realizeaza prin fibra optica direct sau prin intermediul unui Net Builder, care asigura suplimentar iesirea intr-o retea WAN sau nationala
se poate monta si un server de comunicatii la care are acces orice statie din reteaua beneficiarului
racordarea la fibra optica necesita convertoare optoelectronice pentru transformarea semnalelor electrice in semnale optice si invers
